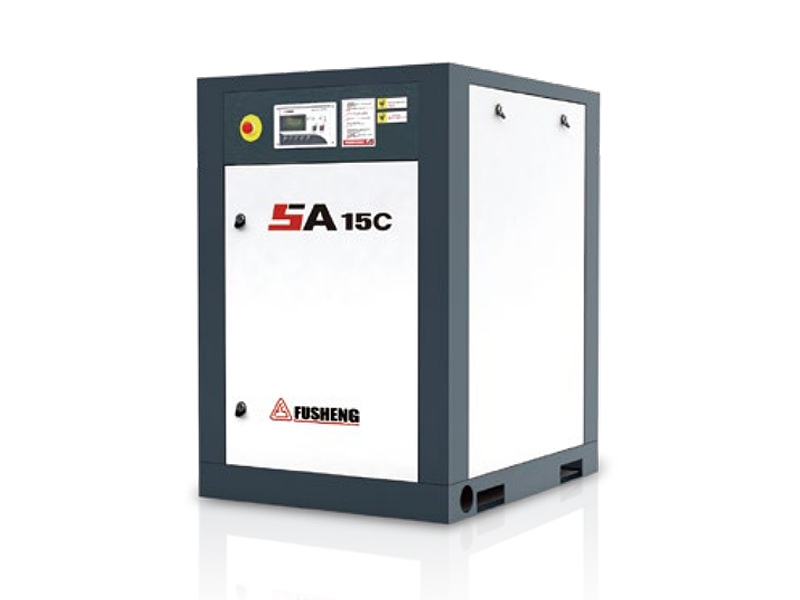

第三代高效率螺旋式機體

SA-SERIES

產品優勢:
◆ 第三代高效率螺旋式機體
◆ 精密加工設備
◆ 嚴謹的設計

斜面機(15HP~50HP)3-1



第三代高效率螺旋式機體


先進的齒型:

採用非對稱齒型,主轉子五齒、副轉子六齒,齒間落小,回流損失小。
比四對六齒型提高熱效率10%~12%,省電25%。


精密加工設備:

加工設備採用專業高精密度加工機械,確保設計上要求的加工精度。
螺旋轉子精銑細磨,其加工精度達到0.005mm,齒面粗糙度達到Ra0.1~0.2μmm


嚴謹的設計:

轉子設計最佳化,長徑比較小,故彎曲應力小 ,轉速低,噪音低,壽命長。
轉子精密加工及動平衡測試,並配合重載型軸承。整體式機殼,加工精密度高,確保螺旋的同軸度,平行度轉子間的間隙,提高壓縮效率。








人性智慧化控制器: 簡易(Simplicity) / 靈巧(Ingenuity) / 可靠(Reliability)

  • 操作介面簡單明瞭易於操作。

  • 即時運轉/警報/ 跳脫訊息及燈號顯示,快速掌握所有狀況。

  • 遠端啟動/停止控制模式功能。

  • 可記錄所有異常訊息(最新一筆訊息),以供維護保養查詢。

  • 定時自動開關機、停電復歸後自動開機選擇功能。

  • 設置密碼權限機制,防止非相關人員之不當操作。

  • 最多可達16台聯鎖控制,不需外加聯鎖控制箱。

  • 具MOBUS通訊協定,可與任何型式之中央監控系統連結。


  SA11A SA15A SA22A
壓縮機系統 操作壓力 kg/cm2G 7 8 9 7 8 9 10 11 12 7 8 9 10 11 12
排氣量 m3/min 1.75 1.55 1.4 2.5 2.38 2.24 2.05 1.95 1.85 3.7 3.55 3.37 3.18 3.0 2.84
排氣溫度 環境溫度+15℃以下
安全閥設定壓力 kg/cm2G 操作壓力+1kg/cm2G
  電動機 馬力 kw 11 15 22
型式 TEFC
轉速 rpm 1450/1750
起動方式 直接啟動 Y-△啟動
電壓 Volt 220/380/440
頻率 Hz 50/60
外觀尺寸 mm 850 850
mm 1220 1220
mm 1300 1300
重量 Kg 540 560 620
排氣出口尺寸 inch 1 1

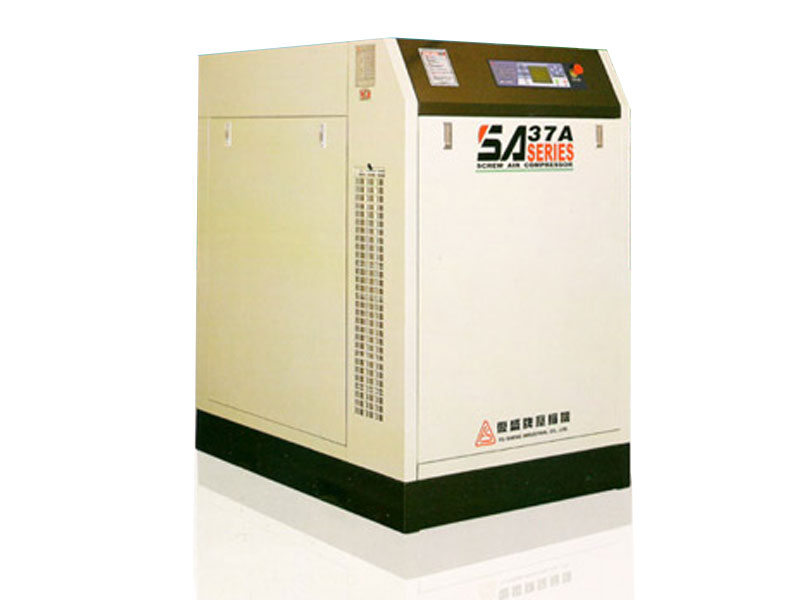

  SA30A SA37A
壓縮機系統 操作壓力 kg/cm2G 7 8 9 10 11 12 7 8 9 10 11 12
排氣量 m3/min 5.2 4.94 4.6 4.23 3.89 3.62 6.5 6.14 5.73 5.33 5.0 4.69
排氣溫度 環境溫度+15℃以下
安全閥設定壓力 kg/cm2G 操作壓力+1kg/cm2G
電動機 馬力 kw 30 37
型式 TEFC
轉速 rpm 1450/1750
起動方式 Y-△啟動
電壓 Volt 220/380/440
頻率 Hz 50/60
外觀尺寸 mm 1000 1000
mm 1410 1410
mm 1565 1565
重量 Kg 980 1020
排氣出口尺寸 inch 1 1
