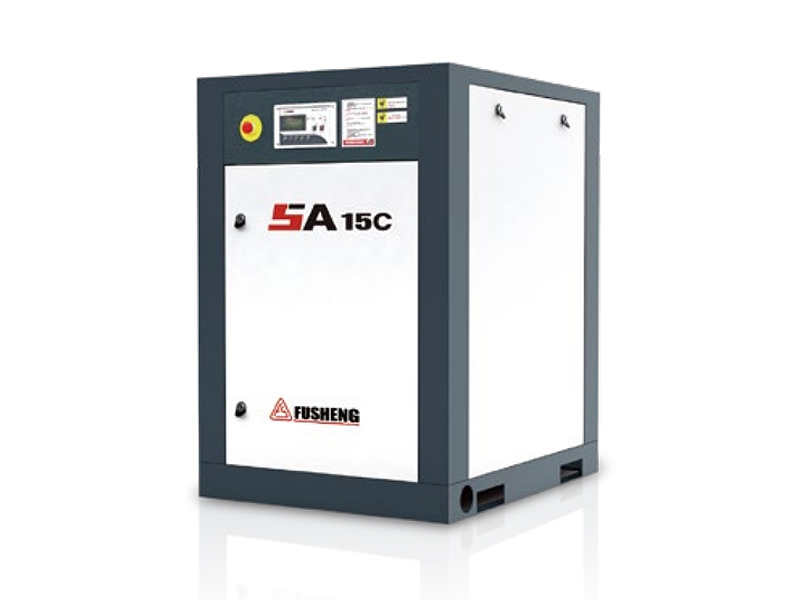

螺旋式空壓機

SA-V-C-SERIES

◆落差小，效率高
◆相等的剛度
◆洩漏面積小
◆材質是可靠保證的前提
◆精密設備造就高精度轉子

優異表現，來自強而有力的心臟

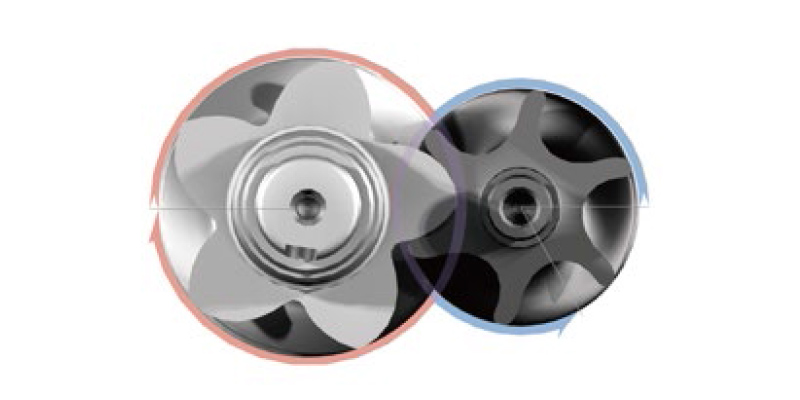

復盛型線主副轉子落差

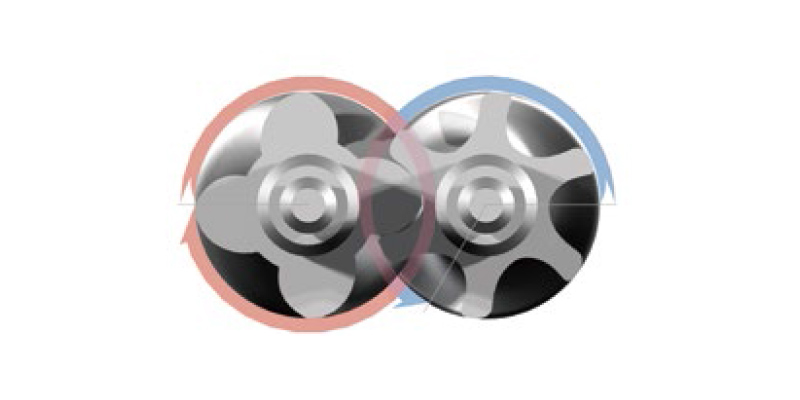

傳統四六齒型線主副轉子落差

落差小，效率高
  • 由左上圖可以看出，復盛齒型 落差較四六齒配比的轉子減 少了25%，落差小意味著有 效壓縮效率和散熱效率可以 大大提高。
相等的剛度
  • 主轉子轉速高，直徑大，副 轉子轉速較低，直徑較小， 復盛型線轉子的直徑比和轉 速比成正比，這個設計使兩 個轉子的剛度完全相等。
洩漏面積小
  • 大轉子帶來了較小的洩漏面 積，進一步提高壓縮效率。
材質是可靠保證的前提
  • 螺旋式空氣壓縮機機體的公轉子是主動轉子，需要極高的強度。為此， 我們採用了高強度錳鋼；母轉子由於是受力轉子，我們採用了耐磨性、 韌性極佳的球狀石墨鑄鐵；提高了轉子的壽命及可靠度。
  • 由於主副轉子採用了不同的材質，復盛公司不惜成本，使用兩套加工設 備完成。

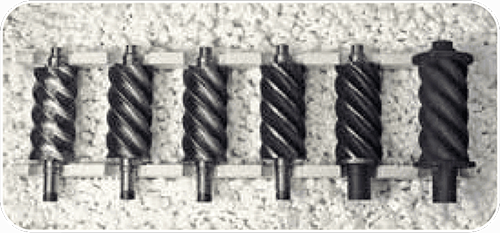

精密設備造就高精度轉子
  • 採用英國HOLROYD轉子加工機加工成型，再經德國KAPP、KLINGELNBERG精密轉子研磨機精研，齒型精度可達0.005mm,表面粗糙度可達 RA0.1~0.2μm。
  • 經德國ZELSS、LEITZ三次 元測量儀嚴格檢測。
  • 即使在連續運轉狀況下， 轉子亦保持最佳間隙值， 穩定而高效。

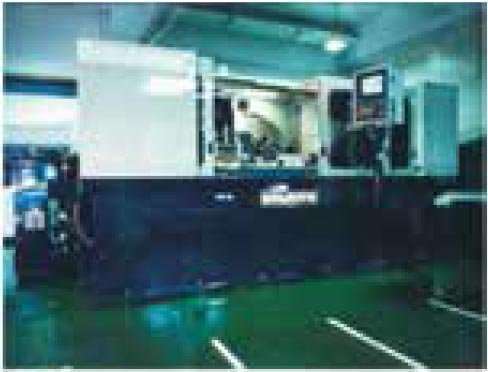

英國HOLROYD轉子專用加工機

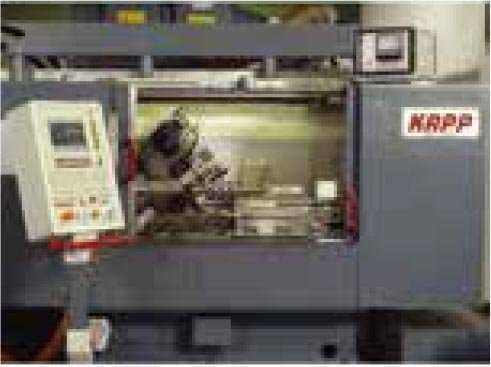

德國KAPP精密轉子研磨機

日本機殼專用CNC加工機

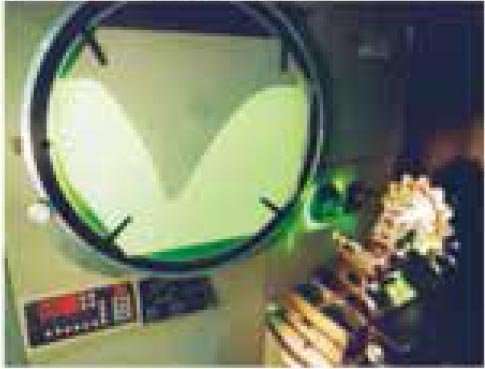

刀具投影機

德國ZEISS三座標測量儀


軸向進氣，高能效主機
  • 來自復盛德國全球研發中心，優化齒形，優化容積 效率，能耗優化設計，低轉速以提升運轉效率。
  • 引入軸向進氣設計，消除徑向不平衡力，這一革命 性的改革帶來了很多好處：
  1. 空氣的壓縮過程更加平衡。
  2. 充分地利用螺旋轉子的有效長度，壓縮效率更高。
  3. 延長主機以及軸承壽命。
  4. 更低的運轉噪音。
先進、體貼的整體設計
進氣容調閥

大口徑、低壓降的設計 使吸氣效率最佳化。在 工作中能隨著實際壓縮 空氣需求量變化自動調 節，高效節能。

高效油過濾器

更有效地濾除潤滑油中 的雜質及劣化物，最大 限度確保機體的使用壽 命。

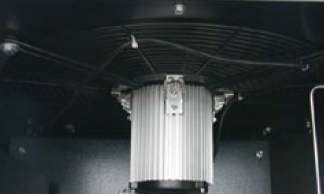

機體減振裝置

有效減少機體在運轉時 的振動，避免了低頻噪 音通過固體共振產生的 傳播，從聲源處消除噪 音，提昇機組壽命。

雲端智能平台（選配）

雲端平台下的空壓機互 聯網管理系統，實現了 監控、故障診斷、維修 保養一體化。通過簡訊 或者電子郵件等方式， 把空壓機運轉狀況及故 障訊息及時發送給指定 的專業人員。

高效油氣分離
  • 特大容積油氣筒，減少了油氣分離過程中潤滑 油泡沫的產生，穩定氣源。
  • 加大的油細分離器設計 使油氣分離面積更大， 在具備更好的過濾效果 的同時，也減少了油氣 分離過程中所產生的壓 降，使整個空氣壓縮系 統的效率更高。

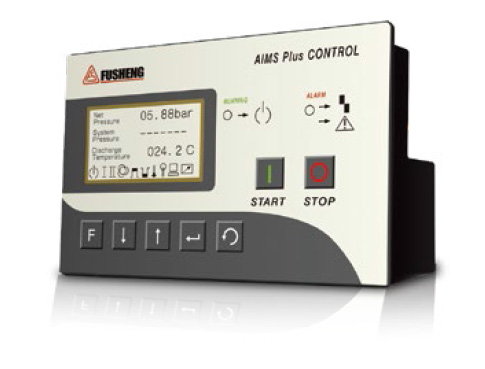

AIMS PLUS 智能控制系统
  • 一目了然的人機互動界面.
  • 遠端開/關機功能
  • RS485通訊，最多可以順序控制8台機組
  • 主電機和風扇電機的電流監視器。
  • 支持多種語言，使用無國界限制。
高效、環保的系統設計
  • 系統及結構佈置均遵循高可靠、高效率、低噪音原則。
  • 採用三價藍白環保鋅接頭防鏽蝕，端面密封，杜絕洩漏發生。
  • 耐高溫高壓的非石棉墊片，保護操作者健康。
  • 從設計理念到各個部件的應用，復盛SA系列擁有更高效的表現。
  • 合理的佈局，小型輕量化設計，在可靠性和更小的土地佔用面積上達到平衡，可以更接近用氣端，減少管路 壓降。

強效冷卻器，高效冷卻流場
  • 採用重負荷、低溫差（6~8℃）的大型油冷 卻器及空氣冷卻器，獨特的結構設計和合 理的佈局，符合空氣流動原理。
  • 極大的散 熱面積、加大的進風口，低噪音高效率風 扇，構成了強效冷卻流場。 達成最佳化的油溫控制，延長潤滑油壽命 ，確保機組內各個部件和電器設備散熱， 使空壓機內部保持適當溫度，提升吸氣效 率及整機壽命。


SAV15C~37C變頻系列規格表
產品型號 排氣量 m3 /min 排氣壓力 kgf/cm²G 額定功率 kW 壓縮空氣 出口尺寸 長 mm 寬 mm 高 mm 重量/Kg
SA15C 2.3 8 15 1" 1080 880 1298 480
SA22C 3.9 7 22 1" 1080 880 1298 600
3.7 8
SA37C 6.6 7 37 1-1/2" 1280 980 1450 920
6.3 8

SA15C~37C定頻系列規格表
產品型號 排氣量 m3 /min 排氣壓力 kgf/cm²G 額定功率 kW 壓縮空氣 出口尺寸 長 mm 寬 mm 高 mm 重量/Kg
SA15C 0.90～2.2 7 15 1" 1430 880 1298 690
0.85～2.0 8
SA22C 1.95～3.9 7 22 1" 1430 880 1298 690
1.85～3.7 8
SA37C 3.30～6.6 7 37 1-1/2" 1630 980 1450 1090
3.15～6.3 8

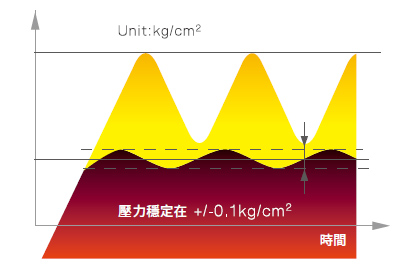

恆壓供氣

變頻控制可以即時反應客戶使用的風量變化，供氣 壓力波動穩定在±0.1kg/cm²以下，沒有傳統空壓 機空重車壓差值所需1-2kg/cm²的設定。

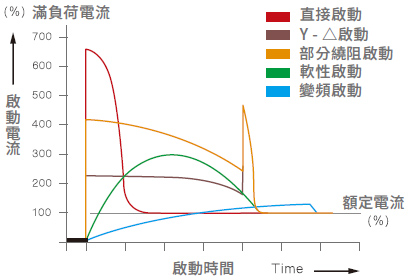

變頻啟動

變頻軟性啟動，線性運轉平穩，無傳統直接啟動或 Y-△啟動大電流。減少對線路，電器衝擊，大幅 延長電磁接觸器、馬達及壓縮機體的使用壽命。

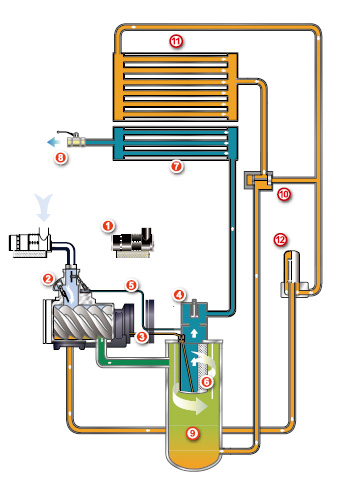

系統流程圖
氣路

1. 空氣進氣過濾器
2. 進氣閥
3. 壓縮機體
4. 壓力維持閥
5. 進氣控制管路
6. 油細分離器
7. 後部冷卻器
8. 空氣出口

油路

 9. 油氣桶
10. 熱控閥
11. 油冷卻器
12. 油過濾器
