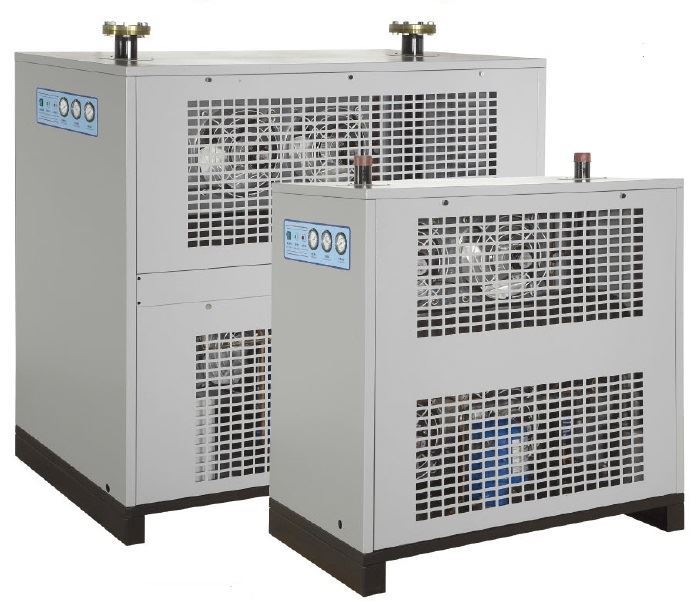

LD-05NA

新一代 HA 系列的冷凍乾燥機可完全處理壓縮 空氣 80 ℃ 入口溫度的需求

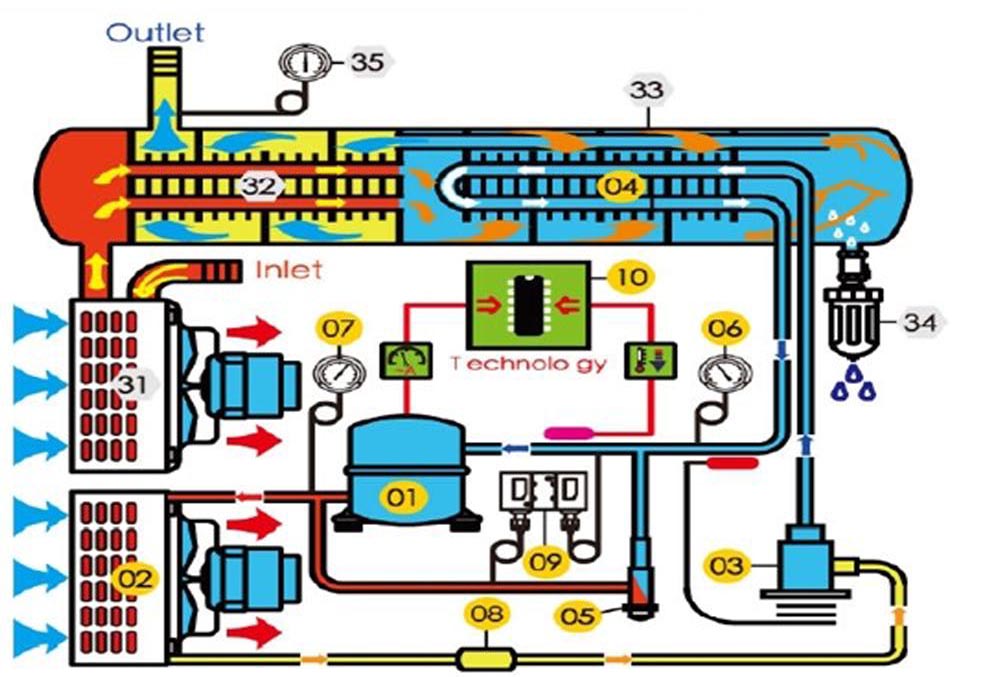

新一代 HA 系列的冷凍乾燥機可完全處理壓縮 空氣 80 ℃ 入口溫度的需求,強力風扇吐出風量 及前置鰭片型冷卻器的設計,配合全容量的熱交換器 的鰭片式預冷器,可將入氣至氣流交錯熱交換器 ( 蒸發器 ) 的空氣降低至常溫狀態再經過流交錯 熱交換器的處理將可使壓力露點得到 2 ℃ 的完美狀況。





型號LD- 05
NA
10
NA
15
NA
20
NA
30
NA
50
NA
75
NA
100
NA
150
NA
200
NA
250
NA
300
NA
400
NA
處理風量 NM³/min 0.6 1.3 1.8 2.8 4.2 7 10.6 14.5 21 26 31 38 49
SCFM 21 46 64 99 148 247 375 512 742 918 1095 1342 1730
入口空氣溫度   NA型:45℃其它溫度時額定風量需修正
環境溫度   38℃其它溫度時額定風量需修正
壓力露點   2-10℃(7Kg/cm²)其它壓力時額定風量需修正
操作壓力   7Kg/cm²(其它壓力時額定風量需修正) Max.10 Kg/cm²
冷媒   R134a R-22(R134a接受訂製)
冷媒壓縮機馬達
(HP)
   1/5  1/3  1/2  3/4 1    1-1/2 2    3    4    5    6    7.5 8
電源   220單相 220/380/440V三相
管徑   1/2" 3/4"   1" 1-1/2" 2" 2-1/2" 3" 3"F 4"F 4"F 4"F 5"F
約略尺寸(MM) 高度(H) 390 600 600 650 750 780 1000 1000 1300 1350 1350 1400 1500
寬度(W) 350 350 350 350 400 500 700 700 700 700 700 1700 2000
深度(D) 400 640 640 770 920 920 1165 1270 1465 1665 1665 900 950
重量(kg)   22 39 40 50 74 116 214 239 319 370 390 480 590
操作壓力7kg/cm²
